设施设备技术指标

洗车效率：40-60辆/小时。

耗水量：34-45公斤左右/车。

洗车方式：通过式洗车，无人值守，车辆通过式全自动运行，驶入指定位置清洗（时间可调）。

全自动红外感应控制冲洗，同时还配备手动控制功能。

可在1-99秒之间自动调节冲洗时间。

被洗车辆尺寸：长20米，宽4米（行进式清洗）。

工作用水采用循环使用方法，可节约用水。

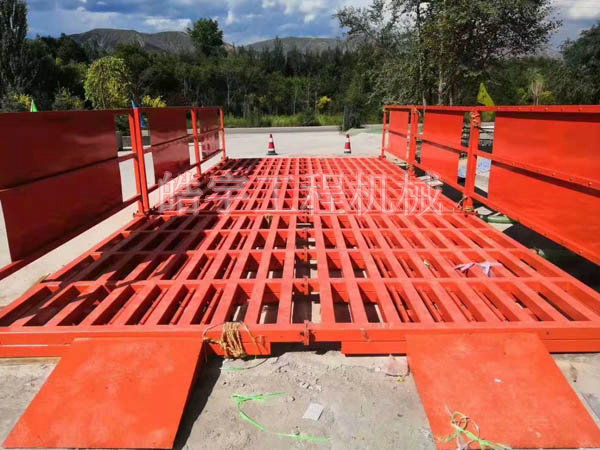

底板单层80加厚方管设计，承载重量可达到150吨。

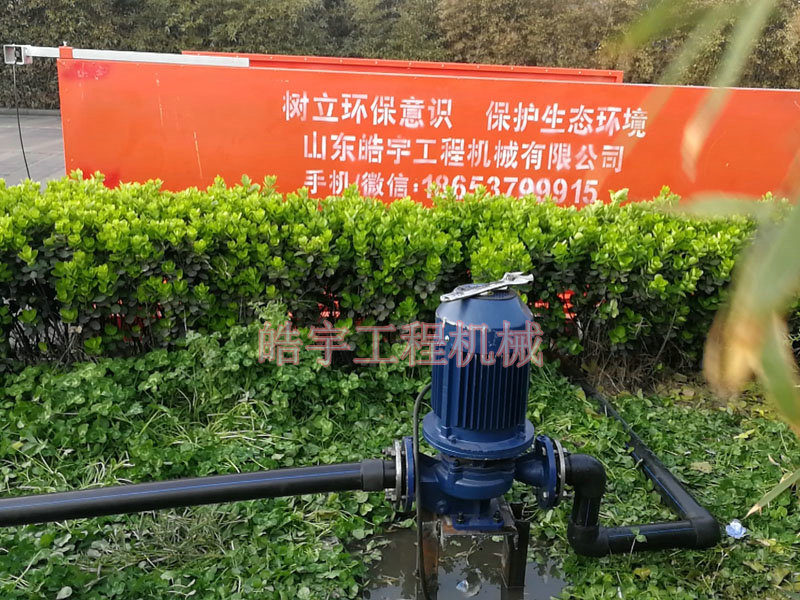

水泵到平台的水管主管分管采用热镀锌管道连接。

架体喷嘴：不锈钢喷嘴（提供喷嘴参数、保修期6个月）。喷嘴按车辆位置合理分布，确保车辆轮胎位、车厢侧板和车底部同时有喷嘴喷洗。采取高压冲洗，喷头压力≥20公斤力。

水源：洗车机用水可以通过回收、沉淀及净化处理，实现自动循环使用，损耗部分需要适当补给。

车型感知：当待洗车辆接近洗车区时，光电感应便会自动感知车辆的到来，机器会自动做好准备，待车辆进入洗车区时，机器便会自动按程序依次工作，进行冲洗。

设备两侧的洗车挡板可有效的挡水，使水不得外喷，有效流到会收区，以免污染周围环境。

沉淀池设置一、二级沉淀池，另设置一个清水池。

沉淀池四周设置栏杆及水池盖板，水池盖板为楼板，规格：根据实际现场尺寸定制。（客户自行设计和安装）

整台设备符合环保技术要求，需方提供质量管理体系、环境管理体系、职业健康安全管理体系认证证书。

产品优点

1、高智能化模块设计，结构承载能力高，采用全自动控制系统，感应方式采用高精度红外对射传感器控制，轻松实现无人值守，提高冲洗效率，降低使用单位人工成本。

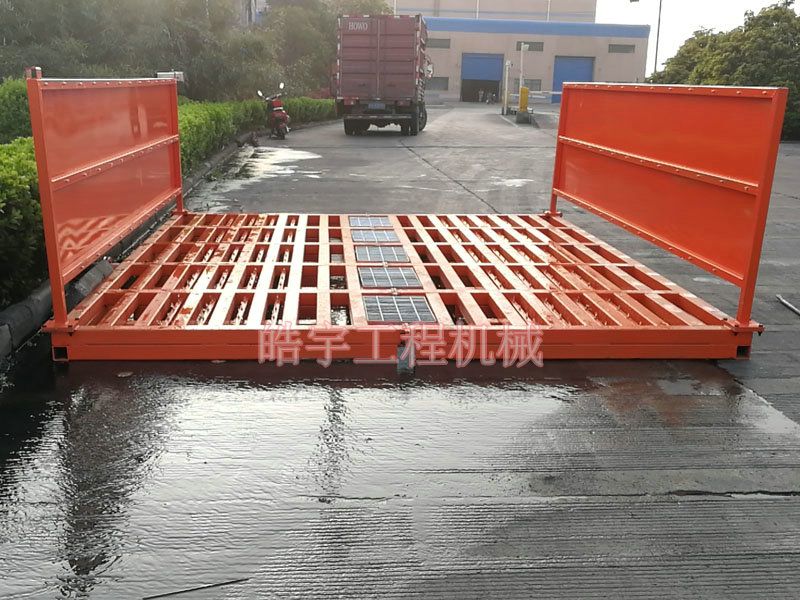

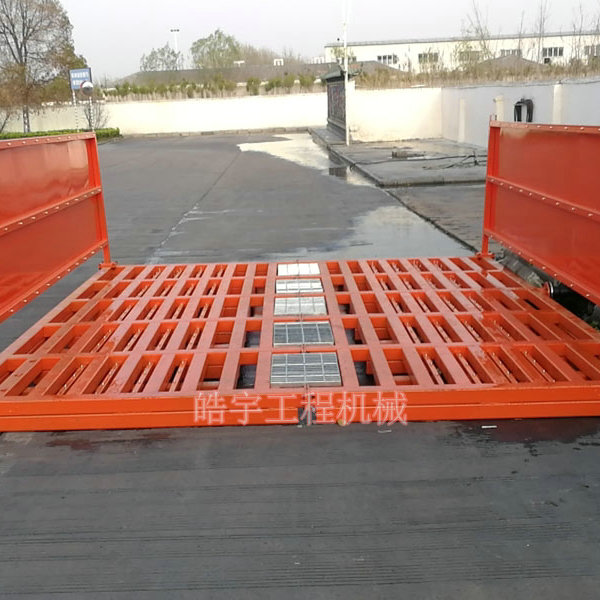

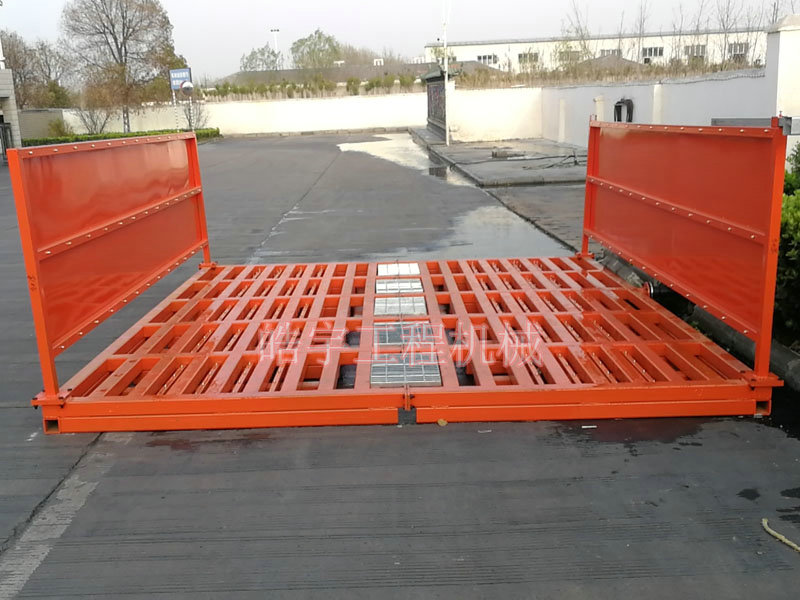

2、底板喷水结构采用碳钢方管结构设计，方管打孔。

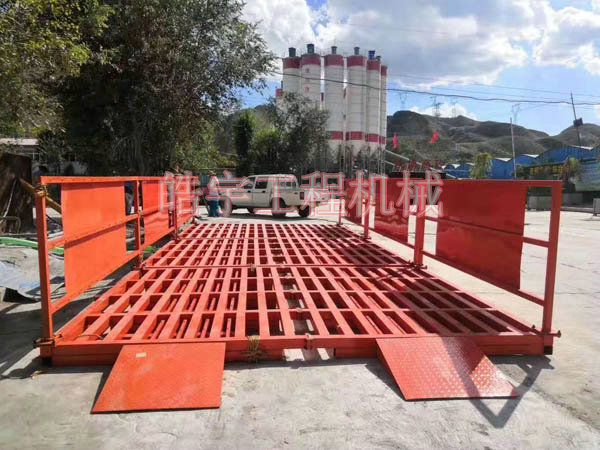

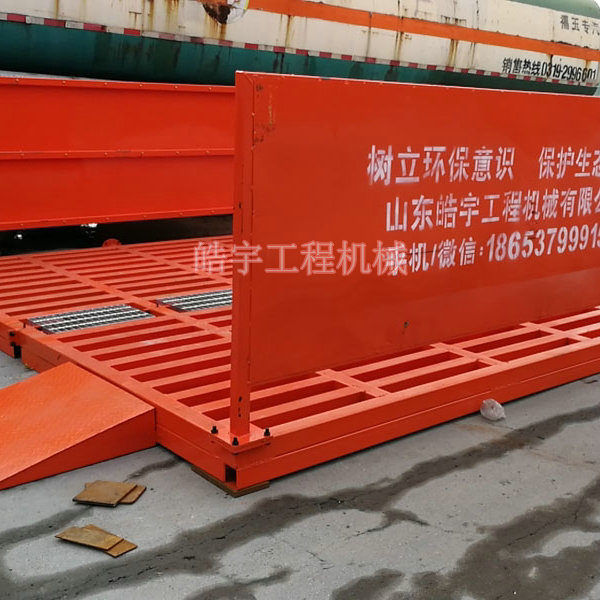

3、侧栅结构采用方管立柱封闭式设计结构组成，底部封闭部位直接连接底板，侧栅一体式封闭设计，对比传统洗车机侧面挡板底部未达到全封闭，2组侧栅与侧栅之间存在间隙，在车辆冲洗过冲中，冲洗水仍然会流出冲洗区域，此结构可避免冲洗水大量流出冲洗区域，达到环保要求标准。

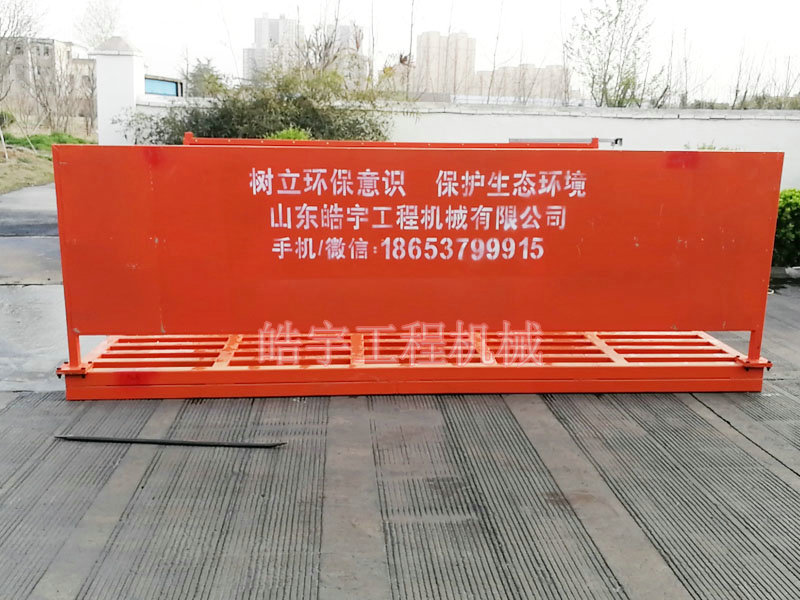

4、侧栅整体美观大方，用户可自由装饰，进行涂鸦外观美化。

6、主动红外对射自动感应开关，突破传统结构，线条更优美，高强度外罩，十年不老化，抗冲击、抗外力破坏，双数码显示，高亮度LED灯状态显示，两次强光过滤，闪电、汽车灯光直射不误报，自动休眠设计，有效节能环保，对射距离远可达100m。

五、安装条件

1、有效的空间：30米长，10m宽，10m高，要求地域开阔，道路畅通，车辆出入方便。

2、电源：三项，380V，50赫兹，50KVA容量。

3、水源、洗车机用水可以通过回收、沉淀及净化处理，实现自动循环使用，损耗部分需要适当补给，可以利用雨水收集，或清水进行补给。

5、需方提供施工用水、用电，负责将水源引到水池旁、将电源连接到设备电柜旁，供供方安装调试设备使用。需方负责设备的卸车工作，卸到设备安装的土建基础内。需方地基基础平整度误差不得超过±2mm，地基基础水泥、石块、砂砾清理干净，满足现场设备安装需要。因地基基础不符合技术要求对设备使用年限有直接影响。

6、配电箱距离水泵池在3米之内，如需方需要移动位置，增加的费用由需方负责。

7、供方设备进场后施工期间如需要移动位置，增加的费用由需方负责。

8、供方设备施工完毕，需方应积极协助供方办理退场手续。

冲洗工艺流程

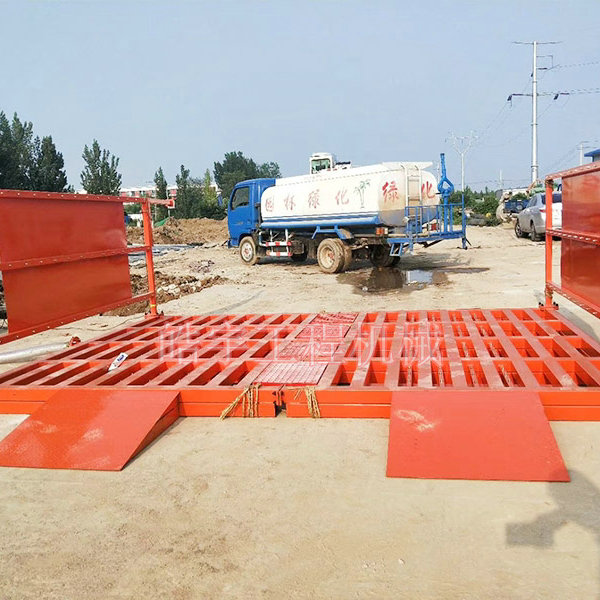

1、车辆匀速驶入车辆冲洗区域，当触碰到冲洗控制系统感应装置，水泵缓慢开启,冲洗控制系统启动进入自动冲洗程序。

2、车辆缓慢向前移动，接近红外感应开关，洗车台水泵启动，当进入冲洗平台区域,高压喷嘴对车辆轮胎、底盘的各个方位进行彻底清洗。冲洗时间一般30~60s，根据实际冲洗效果控制车辆行驶速度来控制冲洗时间。

3、下部喷孔对车辆轮胎和底盘进行冲洗时，位于清洗机两侧的清洗挡水棚的喷嘴对车辆轮胎侧身进行冲洗，随着车辆的移动，完成对整个车身的冲洗。清洗时间和轮胎冲洗时间一致，一般30~60s。

4、全部冲洗完毕后，车辆匀速驶出作业区。一个清洗过程结束。车辆自动洗轮机产生的污水首先通过设备支撑基坑的回水沟进入厂区内泥沙池，经过沉淀后的污水进入清水池用于下一台车辆冲洗。

5、设备控制系统：

集成控制，对整个系统运行自动控制，控制核心采用知名品牌，控制电器元件如：接触器、继电器、光电传感器均为正泰或德力西产品，性能稳定可靠，故障率低。

序号 技术指标 单位 数值

1 设备外形尺寸 mm 4000（宽）X8000（长）X1200（高）

2 过载车辆 t 200t以下工程车

3 冲洗压力 kg/cm2 3-5kg

4 清洗时间 s 60～80辆/小时（可根据污染情况调整）

5 清洗方式 / 行进式全自动清洗

6 排泥方式 / 直排/人工

7 冲洗部位 / 底盘、轮胎

8 启动方式 / 地磁感应/红外对射/手动（可选）

9 水泵功率 kw 3/4/5.5/7.5（可选）

10 耗水量 L 循环用水

11 水源供给 / DN50

12 喷嘴 / 直流不锈钢喷嘴

13 配电系统额定电压 V 三相五线380V铜线

14 控制系统 / 配电盘控制系统或PLC控制系统（可选）

15 爆闪灯 12v 太阳能行车警示灯（选配）

16 颠簸带/抖动台 M 颠簸车身附着水（选配）

17 定制送风系统 / 风干车身残留水分（选配）

18 道闸/车牌识别 / 管理内部车辆冲洗（选配）
